Những điều cần biết về máy bơm bột khí nén QBF3

Máy bơm bột khí nén sử dụng chất liệu inox, dễ vệ sinh, với hệ thống làm sạch buồng bơm giúp vật liệu không bị tắc nghẽn, không bị sót lại.



NGUYÊN LÝ HOẠT ĐỘNG

Trong hai khoang hoạt động đối xứng của máy bơm, hai màng có tính đàn hồi dùng trục nối cố định thành một tổng thể, nén không khí vào trong thân máy sau đó đẩy vào màng hoạt động đồng bộ. Khi pít-tông đạt đến tiến trình cuối cùng, van phối khí sẽ tự động nén không khí vào một khoang hoạt động khác, thúc đẩy bơm sớm hoạt động đảo ngược, lúc này sẽ hình thành hoạt động đồng bộ lặp đi lặp lại của hai màng. Trong mỗi khoang hoạt động lại lắp đặt hai van bi một chiều, hoạt động lặp đi lặp lại của màng tạo thành sự biến đổi tích lũy trong khoang hoạt động, buộc hai van bi một chiều luân phiên đóng mở, từ đó làm bột hút vào và đẩy ra liên tục, dùng luồng hơi của hai ống dẫn, để vận chuyển ổn định tránh tắc nghẽn.

ĐẶC ĐIỂM TÍNH NĂNG

Máy bơm bột khí nén có những tính năng nổi bật sau:

- Hiệu quả bịt kín tốt, bột hoàn toàn không thể lọt ra, có thể tránh tiếp xúc một cách tối đa giữa công nhân và bột.

- Thiết kế có hệ thống dẫn luồng khí, đề phòng khả năng xuất hiện bột lấp đầy trong khoang bơm.

- Hệ thống khí thổi nguyên liệu và hệ thống khí khởi động máy bơm hoàn toàn tách rời. Tiết kiệm giá thành, lắp đặt đơn giản, không giống với hệ thống máy bơm bột vận chuyển truyền thống cỡ lớn đắt tiền.

- Nhẹ và dễ sử dụng, có thể thuận tiện di chuyển đến bất cứ đâu. Sẵn sàng để sử dụng, cắt giảm được khâu lắp đặt máy.

- Dễ dàng trộn nguyên liệu nhỏ, tránh nguyên liệu phát nhiệt, trong quá trình vận hành không phát ra tia lửa, không làm tăng nhiệt độ.

- Lực cắt nhẹ, đảm bảo tối đa đặc tính hoàn chỉnh của nguyên liệu không bị ảnh hưởng.

- Kết cấu đinh ốc chắc chắn, sử dụng bu lông liên tục để tránh lọt bột. Chất liệu đa dạng, thân máy bơm được làm bằng gang, inox.

- Dạng bột, nhẹ, khô, dễ di chuyển có thể bơm với lưu lượng 80~800kg/m3.

CHÚ THÍCH KÝ HIỆU

QBF: Máy bơm bột

3: Thế hệ thứ 3

50: Đường kính dẫn nguyên liệu

P: Chất liệu thân máy

F: Chất liệu màng

F: Chất liệu bi

F: Chất liệu đế bi

THÔNG SỐ KỸ THUẬT



Model	Công suất (kg/h)	Áp lực tối đa (bar)	Kích cỡ cổng hút xả (inch)	Kích cỡ cổng khí nén (inch)	Độ hút sâu (m)	Độ đẩy cao (m)	Độ ồn (dB)
QBF3-50	0-1,800	8,4	2	1/2	2	0 - 12	80
QBF3-80	0-3,600	8,4	3	1/2	2	0 - 15	80



LĨNH VỰC ỨNG DỤNG

Máy bơm bột khí nén ứng dụng bơm các loại bột mịn, trọng lượng nhẹ, có tỉ trọng khoảng dưới 1000kg/m3:

Bột mỳ

Bột gạo

Bột đậu xanh

Bột sắn

Bột đá vv...

HỆ THỐNG ĐỒNG BỘ BƠM BỘT

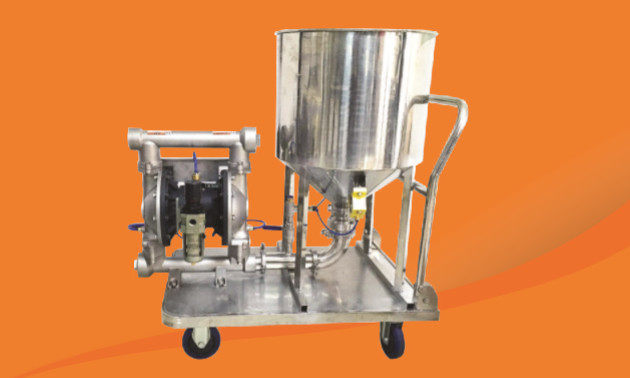

Hệ thống đồng bộ bơm bột bao gồm bốn bộ phận: thân máy bơm bột, xe đẩy, thùng dẫn liệu, ống dẫn liệu đồng bộ hoàn thành việc vận chuyển nguyên liệu bột một cách dễ dàng. Vật liệu được đổ vào từ cổng dẫn liệu đã được lắp đặt của máy bơm bột, đi qua đường ống dẫn liệu, ống xuất liệu của máy bơm bột khí nén (tự kết hợp) để vận chuyển đến vị trí được chỉ định. Toàn bộ quá trình vận chuyển với hiệu suất cao và không bị rò rỉ, là dạng thiết bị vận chuyển bột di chuyển lý tưởng.

ĐẶC ĐIỂM, TÍNH NĂNG CỦA HỆ THỐNG ĐỒNG BỘ

- Bố trí lắp đặt thùng dẫn liệu hình trụ, giúp dẫn liệu tốc dộ càng nhanh với hiệu suất càng cao, không để sót lại.

- Trang bị xe đẩy có thể sử dụng di chuyển đến bất cứ đâu, vỏ bánh xe áp dụng cao su chất lượng lượng tốt, di chuyển yên tĩnh.

- Xe đẩy, thùng dẫn liệu, ống dẫn liệu đều được sử dụng chất liệu inox, dễ vệ sinh.

- Thùng dẫn liệu được trang bị bộ phận rung tua bin khí nén để làm cho vật liệu tự động rơi xuống đồng đều.

- Với hệ thống làm sạch buồng bơm giúp vật liệu không bị tắc nghẽn, không bị sót lại

HÌNH ẢNH BIỂU THỊ ĐỒNG BỘ SẢN PHẨM

-----------------------------------------------------
